光面爆破就是沿边界线钻凿一排较密的平行钻孔，往孔内装入少量炸药，在主爆孔爆破之后再进行起爆，从而沿密集钻孔形成平整的岩壁。图7-9所示是某铁矿采用光面爆破法清理边坡的示意图。

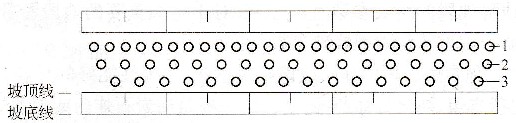

图7-9 用光面爆破清理边坡 1-光面孔；2，3-辅助孔     首先，用150型潜孔钻机沿边界线打一排较密的光面炮孔，其孔径为150mm，孔距为1.7 -2. 0m，倾角75°，斜长16. 5m。在光面孔距离台阶坡面大于2.5m的地方，再适当布置一些辅助钻孔，使光面钻孔排与辅助钻孔排的间距为2.0 -2.3m。而后，往光面孔内装入比孔径小的细药卷，线装药密度为1. 5kg/m，在药包与孔壁之间沿径向和轴向方向上都留有空隙，平均装药量为1. 3kg/m。辅助孔按3kg/m的线装药密度装药，并适当增加底部装药量。起爆时，辅助孔先爆，间隔50ms后光面孔再爆。这样，爆破后坡壁面平整，不平整度仅为10 - 20cm，壁面上留有半个光面孔。     采用光面爆破时，应注意以下几个问题：     (1)合理选择爆破参数。光面爆破的参数选择与预裂爆破很类似，不过由于光面爆破是最后起爆，受岩石的夹制作用较小些，所以参数也就比较大。根据经验，光面爆破的最小抵抗线一般是正常采掘爆破的0.6 -0.8倍，间距是自身抵抗线的0.7-0.8倍，即：     W_G=(0.6 -0. 8)W    (7-26)     a_G= (0.7 -0.8)W_G    (7-27) 式中 W_G-光面爆破的最小抵抗线，m:     W-正常采掘爆破的最小抵抗线，m；     a_G -光面爆破的钻孔间距，m。     光面爆破的孔径一般等于正常炮孔作业的钻孔直径，若条件允许时宜取小一些的值。其不耦合系数同样在2-5范围内，线装药密度通常为0.8-2.0kg/m。表7-8列举了国外不同炮孔直径时的光爆参数，供使用时参考。 表7-8国外不同炮孔直径时的光爆参数

孔径/mm	线装药密度/kg·m-1	炸药类型	最小抵抗线/m	炮孔间距/m
50	0. 25	占利特	1.1	0.8
62	0. 35	纳比特	1.5	1.0
75	0.5	纳比特	1.6	1.2
87	0.7	狄纳米特	1.9	1.4
100	0 9	狄纳米特	2.1	1.6
125	1.4	狄纳米特	2.7	2.4
150	2.0	狄纳米特	3.2	2 4
200	3.0	狄纳米特	4.0	3.2

    (2)妥善进行装药与起爆。光面爆破用的炸药最好也是爆速低、传爆性能好的炸药，我国一般用岩石炸药或铵油炸药。药卷尽量固定在钻孔中央、使周围留有环形空隙等这些方面的要求与预裂爆破相似，与预裂爆破不同的地方主要是在起爆时间上。光面钻孔的起爆时间必须迟于主炮孔的起爆时间，通常是滞后50 - 75ms。至于光面钻孔的起爆方式，为了使光面孔同时起爆，最好也是采用导爆索起爆。     (3)控制最后几排的爆破。光面爆破的作用主要是形成平整的壁面，其并不能抵制或反射正常主炮孔爆破的地震效应，所以临近边坡时最后几排钻孔的装药量和抵抗线都应减小。最后几排孔最好是采用缓冲爆破。     (4)严格施工要求。光面钻孔的施工同样也要做到“平”、“正”、“齐”。特别是在边界平面的垂直方向上，钻孔偏差不许超过±(15 - 20) cm，否则壁面很难平整。     总之，光面爆破和预裂爆破有很多相似之处，其根本区别在于起爆时间。光面爆破孔距较大，穿孔工作量相对少一些，但其降震效果不如预裂爆破。所以，临近边坡的爆破可以概括为：微差爆破是基础，临近边坡宜采用“缓冲爆破”，重要地段采用预裂爆破，清理边坡应采用光面爆破。
